Emballage structuré – en métal, en céramique ou en plastique dans le type de gaze de plat et de fil

Emballage structuré Se réfère à une gamme de pack spécialement conçu dans différentes structures géométriques et différents matériaux. Il est largement utilisé dans les colonnes d'absorption et de distillation et les réacteurs chimiques.

Structure de l'emballage structuré

L'emballage structuré est se compose des feuilles minces de plaque métallique ou de la gaze de fil. Les plats ou la gaze de fil sont ondulés ou perforés et alors assemblés dans les paquets pour former les chemins compliqués d'un nid d'abeilles très ouvert, qui forcera des fluides passant et crée un grand secteur de contact entre les différentes phases. De plus, la structure en nid d'abeille dans des canaux d'écoulement inclinés fournit une très grande surface mais une très faible résistance à l'écoulement gazeux. Ceux-ci font que l'emballage structuré a des performances significatives dans les applications à basse pression et à faible taux d'irrigation.

Grille d'emballage structuré

Composé de plusieurs plaques ondulées avec surface lisse. Les plats ondulés plein-sont soudés dans le paquet rigide et solide à employer dans l'encrassement, l'érosion, cokéfaction et contenu élevé de solides.

Emballage structuré de plaque saillante

Les tôles d'acier sont des trous très minces perforés avec épine sur la surface ondulée. Ensuite, les plaques sont assemblées en paquets pour fournir d'excellentes performances de séparation et un grand débit de liquide.

Emballage de plaque perforée

Se compose de plusieurs tôles d'acier minces. Les tôles d'acier sont perforées et puis ondulées dans des paquets pour la distribution également liquide et la bonne mouillabilité extérieure dans des applications liquides élevées de chargement.

Emballage structuré en céramique

Fait de plusieurs feuilles ondulées géométriques. Il a une efficacité de filtrage et de séparation élevée et une meilleure performance de résistance à la corrosion et à haute température que l'emballage structuré en acier.

Emballage structuré de gaze de fil

Des fils d'acier sont tissés par l'armure de plaine, de sergé ou de Néerlandais dans des panneaux de gaze et alors ondulés et assemblés dans l'emballage pour fournir des conditions commodes pour distiller la séparation.

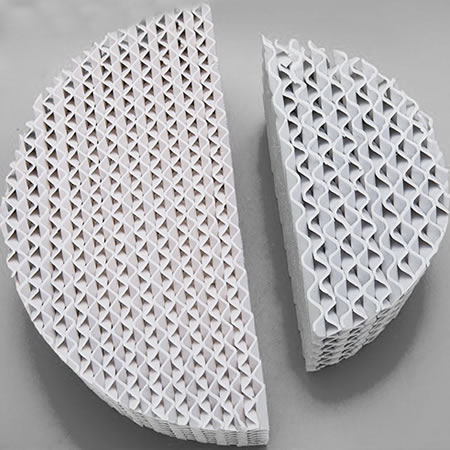

Emballage structuré en plastique

L'emballage structuré en plastique a le type de plaque et le type de gaze de fil. Il a léger, grande capacité et caractéristiques de chute de basse pression à employer dans épurent et champs de protection de l'environnement.

Avantages de l'emballage structuré

• Faible chute de pression.
• Grande surface de contact.
• Haute efficacité de séparation et de filtrage.
• Haute capacité.
• Représentation liquide réduite de hold-up.
• Résistance à la corrosion et à haute température.

Applications d'emballage structuré

• Produits chimiques fins.
• Récupération des solvants.
• Raffinage de produits chimiques.
• Rectification atmosphérique.
• Rectification sous vide.
